produkt introduktion

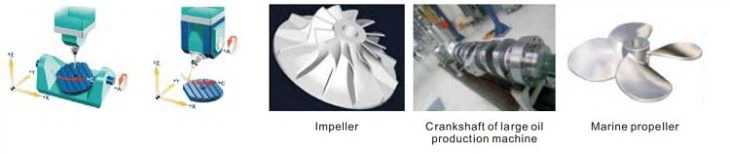

ADT-8949 4 avancerad punktkontrollkort är ett högpresterande pulskort som stöder 4 till 8 servo- eller stegmotor. Den använder det allmänna mjukvarufunktionsgränssnittet och använder 5 D RTCP-algoritmen, det kan hålla verktygets mittpunkt och den faktiska kontaktpunkten mellan verktyget och arbetsstyckets yta oförändrade. Dessutom har själva kontrollkortet flera allmänna I / O-portar, som kan uppfylla I / O-kraven i de flesta applikationer. Samtidigt stöder den CAN-buss I / O-expansion, och den kan också möta tillfället av massa I / O-punkter genom den externa bussmodulen, vilket är bekvämt för I / O-expansion och uppgradering av styrsystemet.

Produktspecifikation

Typ		4 Axis High Performance Motion Control Card
Lämpligt tillfälle		Avancerad punktrörelse
Modellnamn		ADT-8949
Utseende		Bild
Hårdvarukonfiguration och prestanda	Antal axlar	4 axel
	Maximal pulsfrekvens	5M
	Antal kodaraxlar	4 axel
	Kodarens feedbackfrekvens	4M
	Högsta ingångsfrekvens för handhjulet	4M
	ALM, RDY, INP, SVON	√
	Allmän digital ingång	46
	Digital utgång	34
	Signalfiltrering	√
	Nödstopp för hårdvara	√
Punktkontroll	Hem rörelse	√
	JOG-rörelse	√
	Punktrörelse	√
	T-acceleration och retardation	√
	Mästarslav följer	√
Hög hastighet IO-kontroll	Jämförelseutgång för hög hastighet	2
	Höghastighetsspärr	4
	PWM-kontroll	2

Funktion

1. Ett rörelseskontrollkort kan stödja 4 till 8 servo- eller stegmotor

2. PWM, analog kontroll

3. Gemensamma mjukvarufunktionsgränssnitt

4. Snabbspola

Typisk beskrivning av prestanda

1. 4-axlig eller 5 axellänkning

2. Skriptprogrammering och hastighetsmultiplikeringsfrekvens

Konfigurationslista

Produktmodell	namn	Modellbeskrivning	Dimensionsparameter	Kvantitet
ADT-8949	Rörelsekontrollkort ADT-8949	Bild	135 mm * 110 mm	1
	Terminalblocket ADT-9140	Bild	248 mm * 154 mm * 30 mm	1
	Dataöverföringslinje ADT-D 62 GG	Bild	1.5M	2
	Servodrivrutin (valfritt)	ADTECH (QXM-serien) servodrivrutin
	Servomotor	ADTECH (QXS-serien) servomotor

Ansökan

3 C-branschapplikation: dispenseringsmaskin, AOI-maskin, SMT-maskin;

Leverera, leverera och servera

Leverans och frakt: Vi tillhandahåller havsfrakt, internationell express- och lufttransport för att leverera dina produkter till dig. (* Ankomsttiden varierar beroende på destinationslandets politik och trafikförhållanden.)

Servering: Alla produkter har ett års garanti och teknisk support online.
